Make2DGridPrimitive（生成面片）

## **节点作用**

创建2D网格。

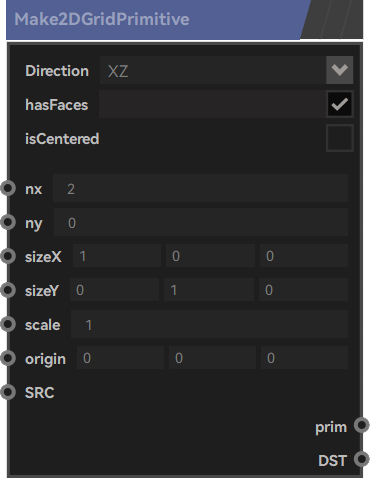

## **节点样式**

![](/media/202206/Make2DGridPrimitive_1656313286.png)

## **端口用途**

**Input【节点输入端口】（10个）**

| 端口名称 | 端口用途 |
| --- | --- |
| Direction | 判断在哪两个轴向上创建平面，XZ：在X、Z轴方向上创建平面。XY：在X、Y轴方向上创建平面。YZ：在Y、Z轴向上创建平面。 |
| isCentered | 确定平面生成的位置。当数值为0时，将平面的端点放置到origin坐标位置进行平面的创建；当数值为1时，将平面的坐标中心点放置到origin坐标位置进行线段的创建； |
| hasFaces | 数值为0时，平面以顶点的方式进行呈现。数值为1时，平面以多边形的方式进行呈现。 |
| nx | 注意这里的nx、y并不代表XY轴向，而是根据Direction选定的两个轴向而确定的。确定选定的第一个轴向上的顶点数量的多少。（Direction选定的是XZ，那么nx调整的第一个轴向就是X轴方向的顶点数量。） |
| ny | 注意这里的x、y并不代表XY轴向，而是根据Direction选定的两个轴向而确定的。确定选定的第二个轴向上的顶点数量的多少。（Direction选定的是XZ，那么nx调整的第二个轴向就是Z轴方向的顶点数量。） |
| nx、y | 数值一个为2，一个为0，会将0自动变换成为2，自动形成平面。数值一个为2，一个为1，无法形成平面，会自动转换为点进行显示。 |
| sizeX | 目前在测试数值时出现问题。 |
| sizeY | 目前在测试数值时出现问题。 |
| scale | 添加标记属性，为空则不添加属性。 |
| origin | 可以连入NumericVec3节点，去设定平面中心点的位置。 |
| SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 |

------------

**Output【节点输出端口】（2个）**

| 端口名称 | 端口用途 |
| --- | --- |
| prim | 输出生成好的平面模型 |
| DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |

## **测试问题**

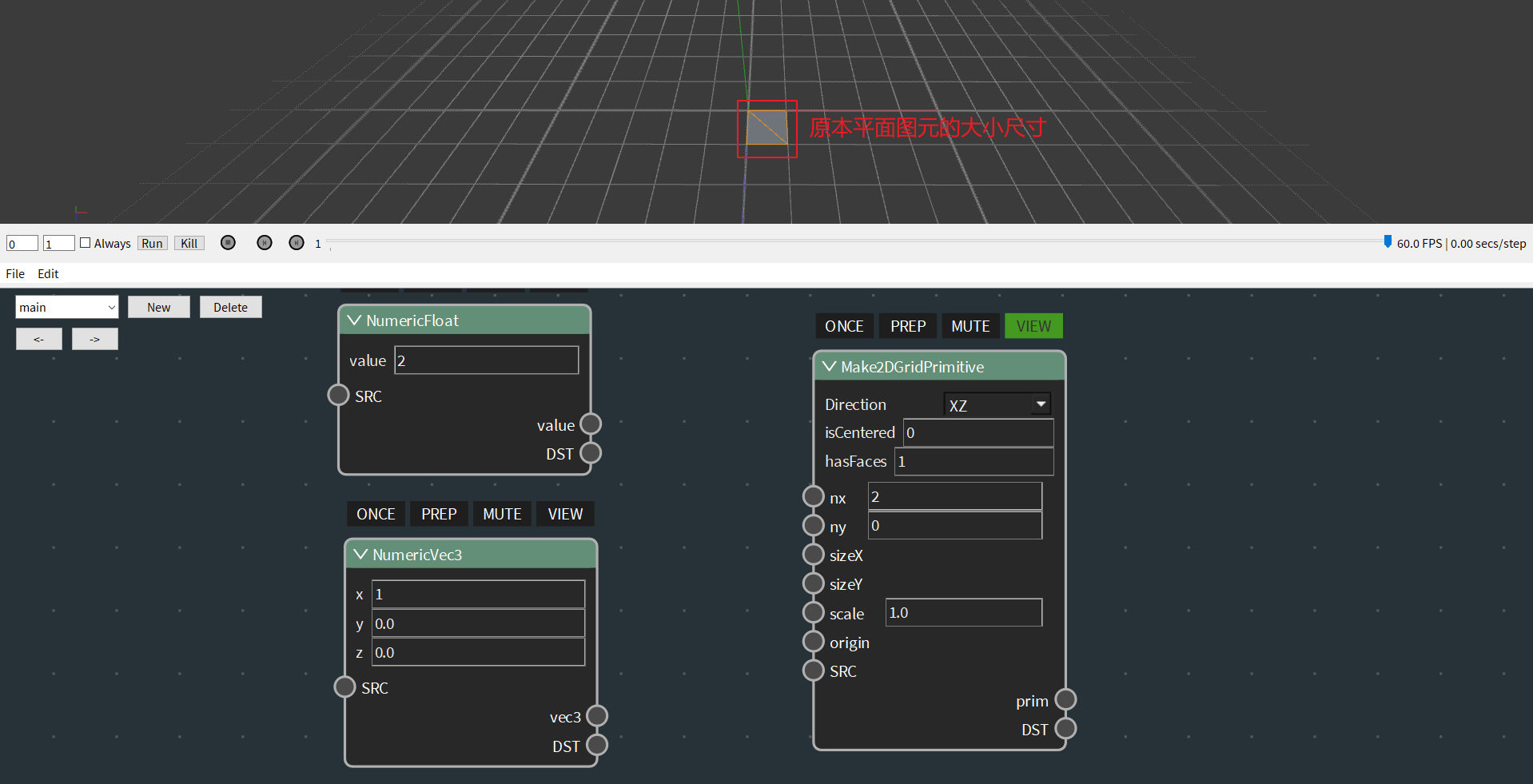

1、

![](https://zenustech.oss-cn-beijing.aliyuncs.com/ch_NodeDocument/Make2DGridPrimitive%EF%BC%88%E7%94%9F%E6%88%90%E9%9D%A2%E7%89%87%EF%BC%89/01.png)

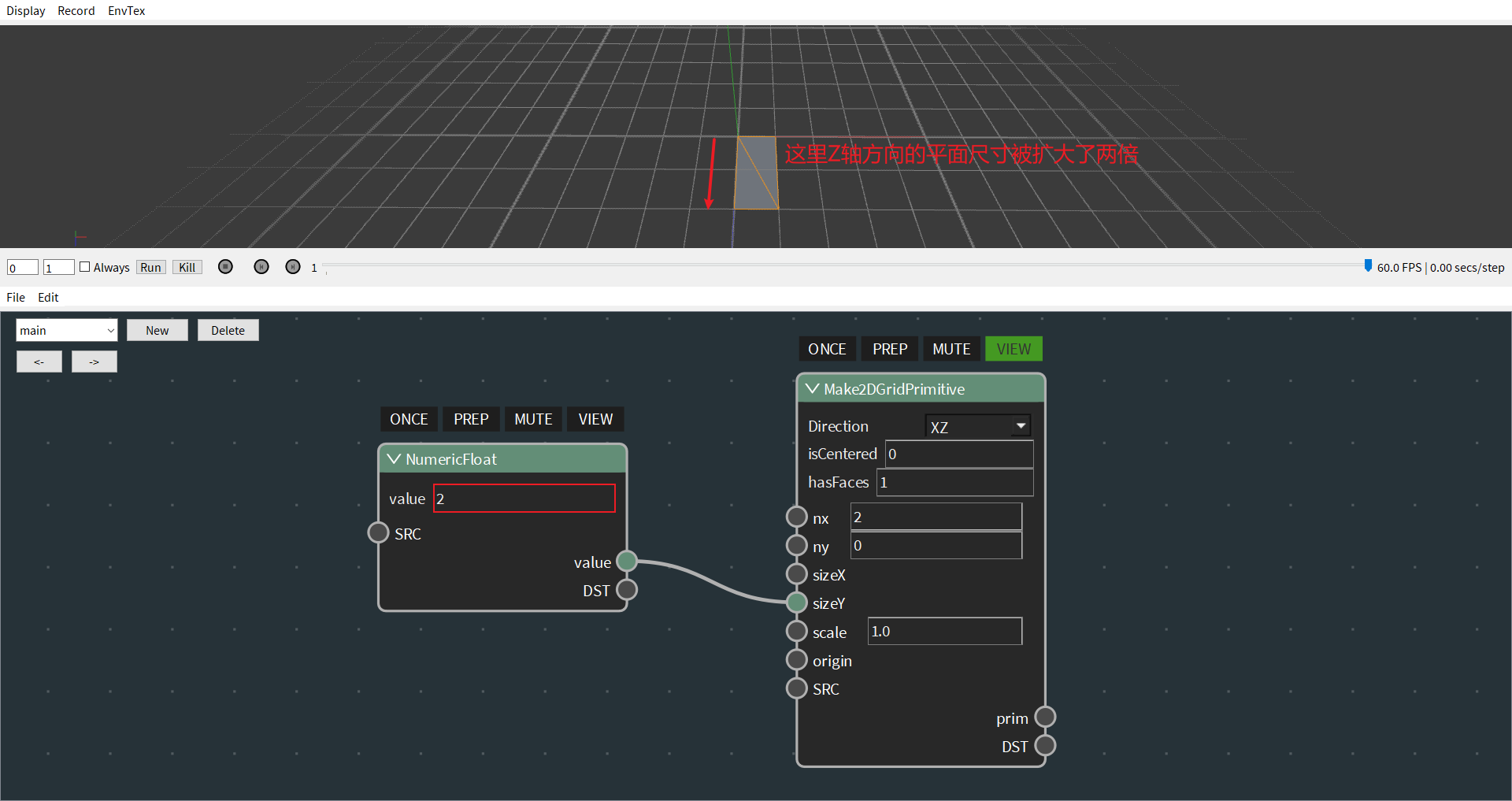

2、

![](https://zenustech.oss-cn-beijing.aliyuncs.com/ch_NodeDocument/Make2DGridPrimitive%EF%BC%88%E7%94%9F%E6%88%90%E9%9D%A2%E7%89%87%EF%BC%89/02.png)

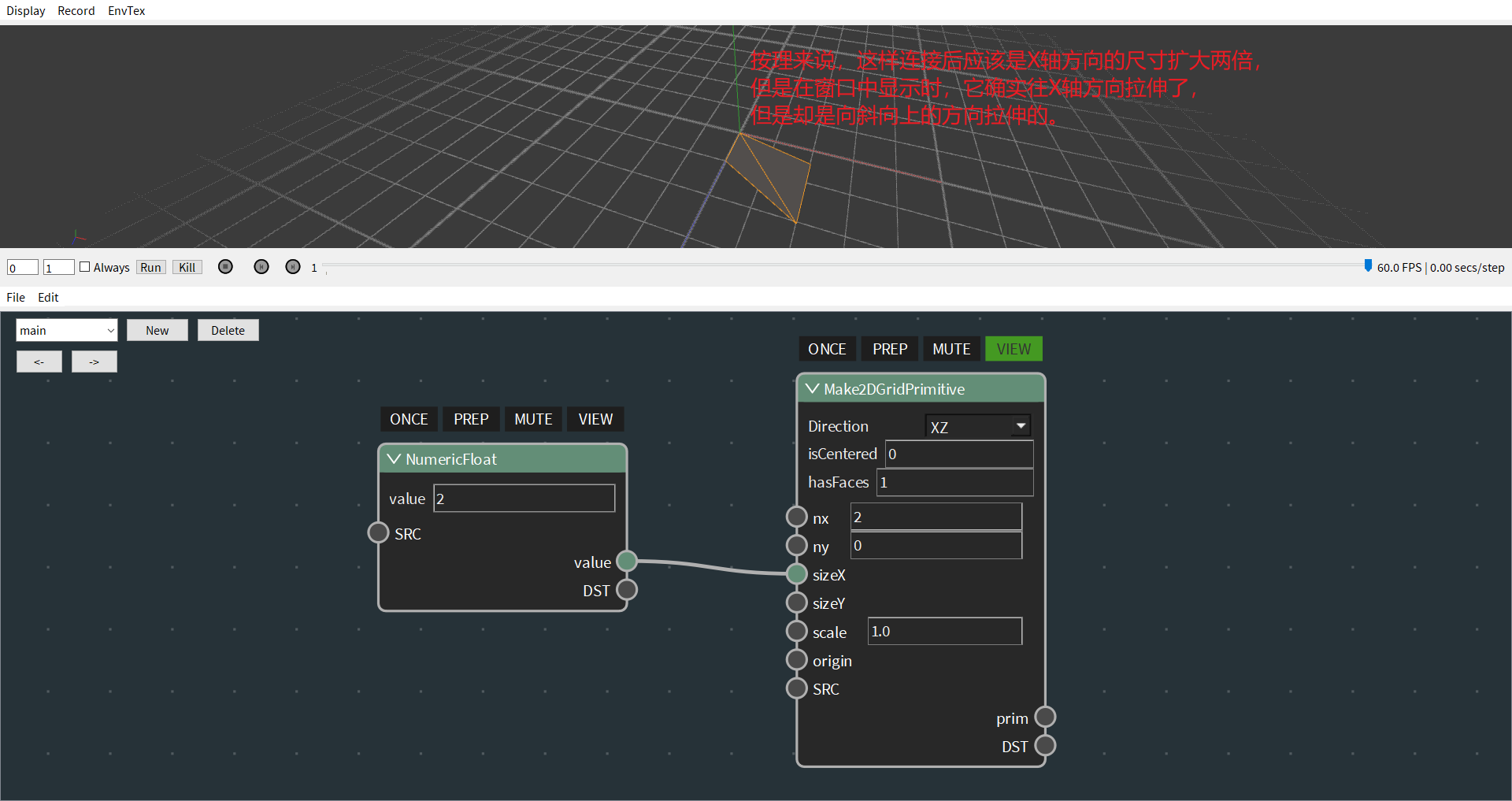

3、

![](https://zenustech.oss-cn-beijing.aliyuncs.com/ch_NodeDocument/Make2DGridPrimitive%EF%BC%88%E7%94%9F%E6%88%90%E9%9D%A2%E7%89%87%EF%BC%89/03.png)
