PrimitiveFillAttr（属性填充）

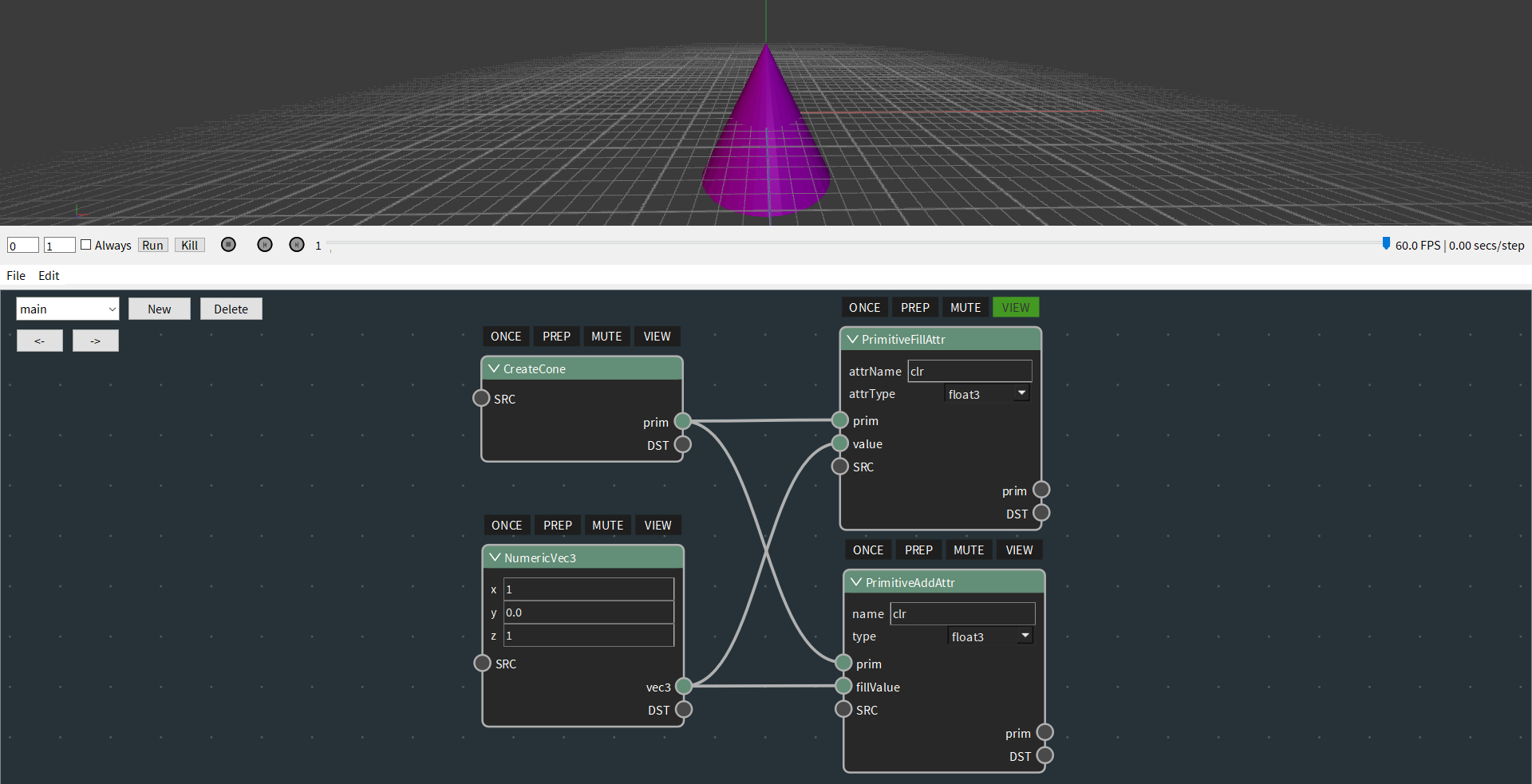

## **节点作用** 为多边形进行属性及数据的填充。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（5个）** | 端口名称 | 端口用途 | | --- | --- | | attrName | 写入需要填充的属性名 | | attrType | 选择填充属性的数据类型 | | prim | 连入需要添加多边形 | | value | 根据attrType选择的数据类型去选择连入相对应的数据。（Vec3、Float） | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | ------------ **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输出填充过数据的多边形 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 | ## **测试问题** 1、PrimitiveFillAttr节点和PrimitiveAddAttr节点的取舍。  ## **备注** 1、只有使用PrimitiveAddAttr添加了属性，才能够使用PrimitiveFillAttr去填充属性，这个属性如果都没有被添加，那么也就无法被填充掉。先Add再Fill，两个节点都需要。 2、最好是attrType选择了什么属性类型，那么value在输入数据时就应该选择该类型的数据进行输入，否则场景中的多边形会不进行显示、易卡易崩。
qianxu
2022年6月23日 22:18
