EvalFBXAnim（加载FBX动画）

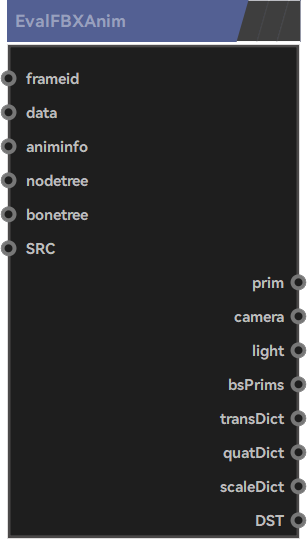

## **节点作用** 可使用EvalFBXAnim节点将FBX文件的动画文件进行导入。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（3个）** | 端口名称 | 端口用途 | | --- | --- | | frameid | 如果输入一个定值，那么窗口中就只显示当前帧数的模型状态；如果不输入任何数值，那么就读取全局的FBX动画进行播放。 | | data | <从ReadFBXPrim进行数据读取>写入FBX的数据和信息。 | | animinfo | <从ReadFBXPrim进行数据读取>读入FBX的动画信息。 | | nodetree | <从ReadFBXPrim进行数据读取>读入FBX的Assimp节点树信息。 | | bonetree | <从ReadFBXPrim进行数据读取>读入骨骼动画信息。 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | ------------ **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | prim | 输出带有骨骼、动画信息的多边形 | | camera | 可以将FBX文件中的照相机信息进行解析，输出到camobject中。 | | light | （自定义结构体）输出灯光信息 | | bsPrims | 输出融合变形后的多边形（配合BlendShap节点进行使用，链接） | | transDict | 输出全局骨骼动画变换矩阵字典 | | quatDict | 输出全局骨骼动画四元数旋转矩阵字典 | | scaleDict | 输出全局骨骼动画缩放矩阵字典 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |
qianxu
2022年6月27日 14:53
