ExtractFBXData（提取FBX数据）

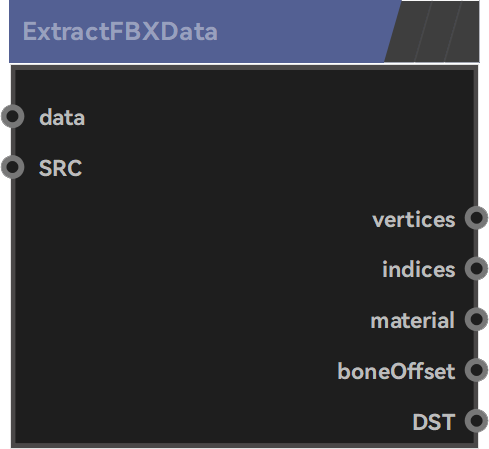

## **节点作用** 提取FBX文件中的相关数据信息。 ## **节点样式**  ## **端口用途** **Input【节点输入端口】（3个）** | 端口名称 | 端口用途 | | --- | --- | | data | 写入FBX文件的数据信息 | | SRC | 影响解算先后顺序的端口。另一个节点A与该端口连接表示在执行本节点运算前先执行节点A。 | ------------ **Output【节点输出端口】（2个）** | 端口名称 | 端口用途 | | --- | --- | | vertices | 几何体的所有顶点信息。 （包含有关骨骼影响权重的信息） | | indices | 输出三角渲染指数。 | | material | 字典数据结构，其中键值是模型零件名称，值是相应的材料信息。 （目前，只需要材料信息） | | boneOffse | 字典数据结构，其中键值是骨骼的名称，值是相应的偏移矩阵。 | | DST | 影响解算先后顺序的端口。另一个节点A与该端口相连表示在本节点运算后执行节点A。 |
